1. Na zaslonu prikažite dio ravnine tako da je u donjem lijevom uglu koordinata
(-5, -5), a u gornjem desnom (5, 5), te crnom bojom nacrtajte koordinatne osi
[1 bod].
U središtu koordinatnog sustava nacrtajte plavu kružnicu polumjera
r = 1.5
[1 bod].
Crvenom bojom nacrtajte kardioidu
x(t) =
r (2 cos(
t) - cos(2
t)) i
y(t) =
r (2 sin(
t) - sin(2
t))
pri čemu je također
r = 1.5
[1 bod].
Animirajte iscrtavanje kardioide: plavu kružnicu polumjera
r = 1.5 koja
kruži oko centralne kružnice
[1 bod], malu kružnicu na mjestu
koje iscrtava kardioidu
[1 bod] i animacija same kardioide da
se iscrtava do središta te male kružnice
[1 bod] -
vidjeti
applet!

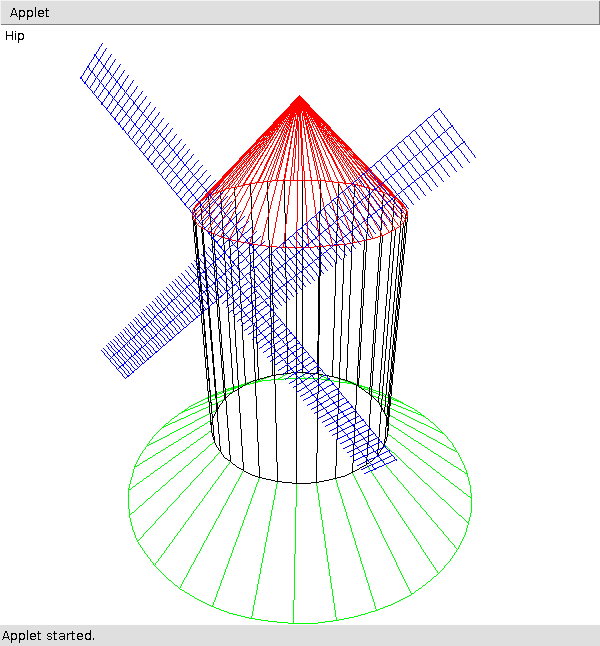

2. Nacrtajte stiliziranu vjetrenjaču koji se sastoji od crnog valjka
[1 bod] i crvenog krova u obliku stošca
[1 bod],
a stoji na zelenoj uzvisini koja je zapravo krnji stožac
[1 bod].
Nacrtajte pravokutna krila vjetrenjače
[1 bod] i animirajte njihovu
vrtnju
[1 bod]. Sve to prikažite u ortogonalnoj projekciji
u pogledu "sa strane"
[1 bod] - vidjeti
applet!
3. Koristeći perspektivnu projekciju
[1 bod] preletite
kamerom preko vjetrenjače
[1 bod] tako da ujedno rotirate
"view-up" vektor
[1 bod] - vidjeti
applet!
